Монтажный водоостанавливающий цемент Церезит CX5 предназначен для наружных и внутренних работ в различных помещениях. Его используют для быстрого закрепления стальной и полимерной арматуры в растворах, бетоне, кирпичной кладке; остановки водопритока в оградительных системах; срочной ликвидации трещин, выбоин при проведении ремонтных работ. Стройматериал незаменим при обустройстве ванных комнат, санузлов, кухонь. Цемент начинает схватываться через 3 минуты и набирает прочность через 5 часов. Температура эксплуатации от +90 °C до -55 °С. Не дает усадки, не вызывает коррозии арматуры и не содержит хлоридов.

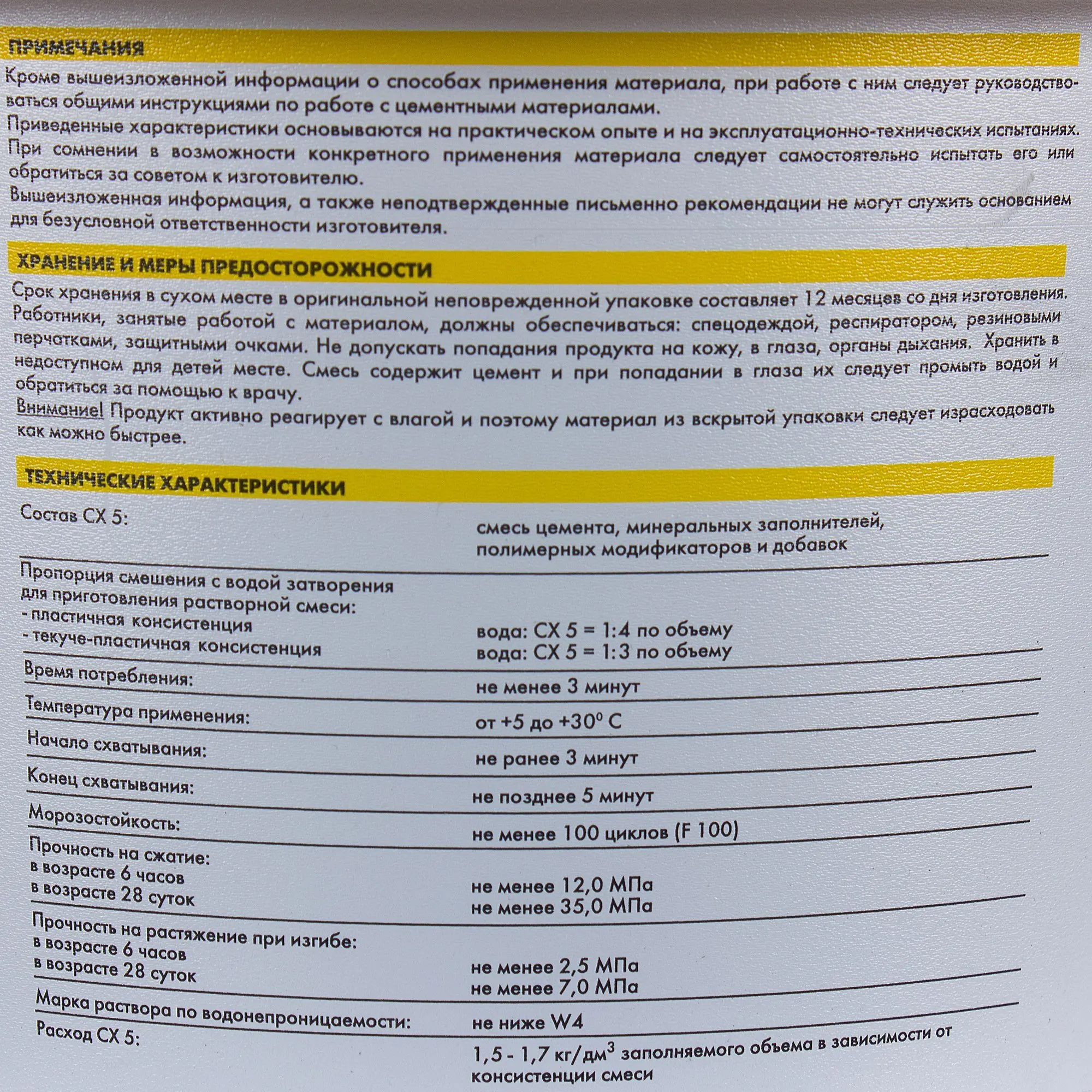

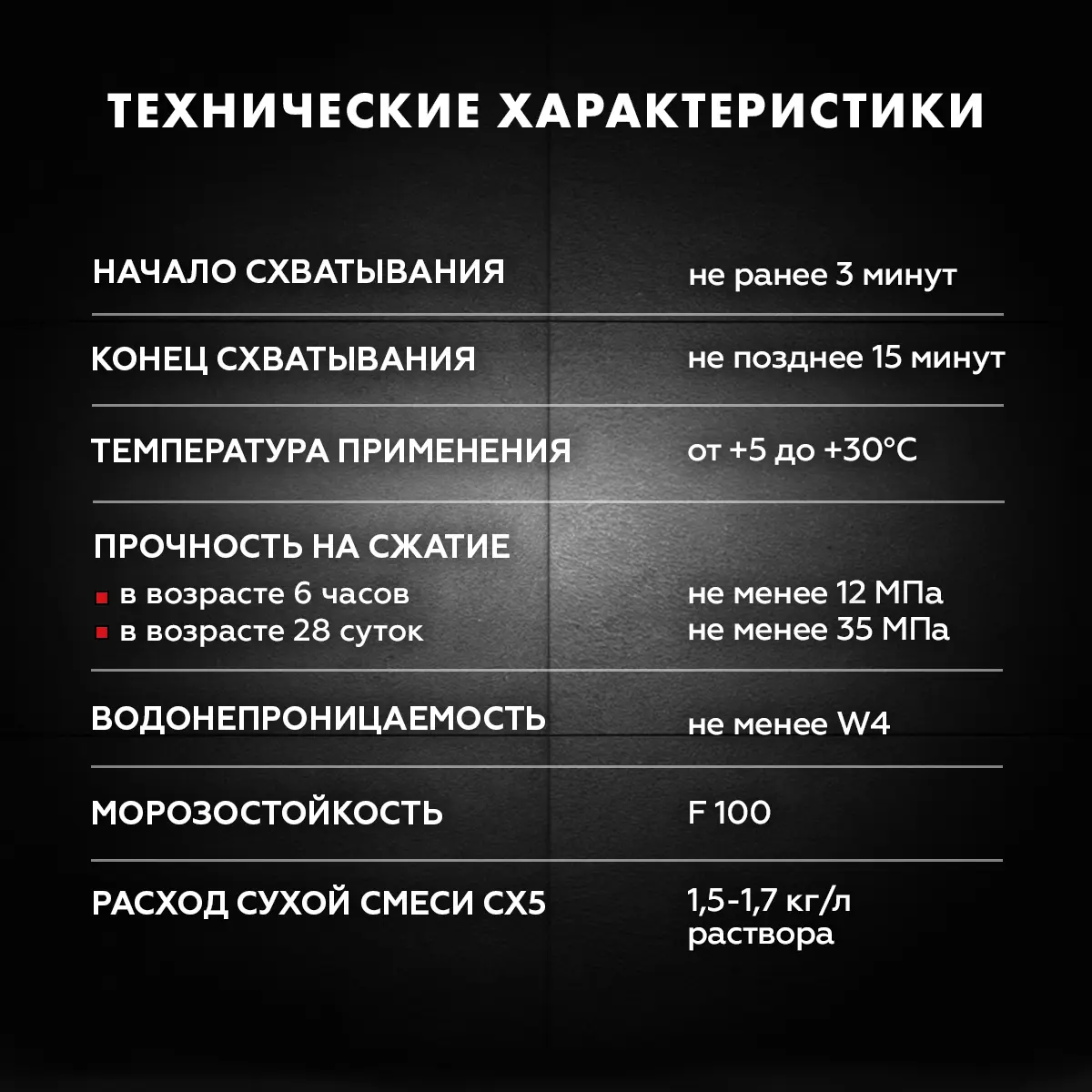

Свойства продукта:
- начало схватывания через 3 минуты;
- быстро набирает прочность;
- безусадочный;
- водонепроницаемый;
- морозостойкий;
- имеет высокую адгезию к бетону и металлу;
- не содержит хлоридов;
- не вызывает коррозии арматуры;
- пригоден для внутренних и наружных работ.
Область применения:
- для быстрой анкеровки стальных и полимерных закладных элементов в цементно-песчаных растворах, бетоне, кирпичных кладках и т.д.;
- для остановки водопритоков в бетонных и цементных ограждающих конструкциях;
- для заполнения дефектов (выбоин и трещин) при срочном выполнении ремонтных работ.
Этапы работ:
Небольшое количество монтажного цемента смешивают с чистой водой до получения однородной массы без комков. Консистенцию материала подбирают в зависимости от вида выполняемых работ.
Для остановки водопритоков, анкеровки и заполнения выбоин на вертикальных основаниях материал готовят с пластичной консистенцией, смешивая 4 объемных части цемента с 1 частью воды.
Для анкеровки и заполнения трещин на горизонтальных основаниях материал готовят с текуче-пластичной консистенцией, смешивая 3 объемных части цемента с 1 частью воды.
Смесь должна быть израсходована в течение 3 минут с момента приготовления. Зазор между анкером и стенками полости не должен превышать 20 мм. При зазорах более 20 мм монтажный цемент смешивают с кварцевым песком в соотношении 1:1 и водой доводят смесь до требуемой консистенции. Введение песка не влияет на скорость схватывания материала, но приводит к небольшому снижению его прочности.
При остановке водопритоков водопроявляющий дефект быстро заполняют приготовленной смесью в момент ее схватывания (определяется по изменению консистенции и активному тепловыделению) и удерживают ее там до полного отверждения.
Свежие остатки смеси легко удаляются водой, засохшие можно удалить только механическим способом.
